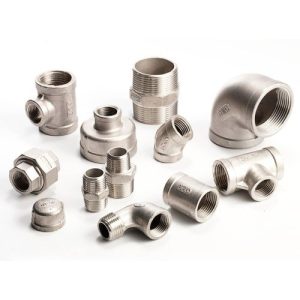

اتصالات دنده ای استنلس استیل



اتصالات دنده‌ای از جنس استنلس استیل در بسیاری از کاربردها به دلیل مقاومت بالا در برابر خوردگی و استحکام مکانیکی عالی مورد استفاده قرار می‌گیرند. این اتصالات در صنایع مختلفی نظیر پتروشیمی، نفت و گاز، صنایع غذایی، دارویی و تصفیه آب کاربرد دارند.

اتصالات دنده‌ای استیل، اتصالاتی هستند که برای اتصال لوله‌ها و تجهیزات مختلف در سیستم‌های لوله‌کشی استفاده می‌شوند و از جنس فولاد ضد زنگ (استنلس استیل) ساخته شده‌اند. این اتصالات دارای رزوه‌هایی (دنده) هستند که به لوله‌ها و تجهیزات اجازه می‌دهند به راحتی و با اطمینان به هم متصل شوند.

دسته بندی اتصالات دنده ای استنلس استیل نظر میزان تحمل فشار

اتصالات دنده‌ای استیل از نظر میزان تحمل فشار به دسته‌های مختلفی تقسیم می‌شوند که هر کدام برای کاربردهای خاصی طراحی شده‌اند. این دسته‌بندی‌ها عموماً بر اساس استانداردهای صنعتی انجام می‌شود. دو استاندارد مهم در این زمینه عبارتند از:

1. استاندارد ANSI/ASME B16.11
2. استاندارد ISO 4144

دسته‌بندی اتصالات دنده‌ای استنلس استیل از نظر میزان تحمل فشار

1. کلاس 150 (Class 150)

   • اتصالات دنده ای استیل کلاس 150 برای سیستم‌هایی با فشار کاری تا 150 پوند بر اینچ مربع (PSI) طراحی شده‌اند.
   • معمولاً برای کاربردهای سبک و عمومی مانند سیستم‌های آبیاری، لوله‌کشی آب سرد و گرم، و سیستم‌های تهویه مطبوع (HVAC) استفاده می‌شوند.

2. کلاس 300 (Class 300)

   • این اتصالات برای سیستم‌هایی با فشار کاری تا 300 پوند بر اینچ مربع (PSI) طراحی شده‌اند.
   • مناسب برای کاربردهای متوسط مانند خطوط لوله صنعتی، سیستم‌های بخار با فشار کم و سیستم‌های فرآیندی.

3. کلاس 600 (Class 600)

   • این اتصالات برای سیستم‌هایی با فشار کاری تا 600 پوند بر اینچ مربع (PSI) طراحی شده‌اند.
   • برای کاربردهای صنعتی با فشار بالا، مانند سیستم‌های بخار فشار بالا، خطوط لوله نفت و گاز، و سیستم‌های فرآیندی شیمیایی استفاده می‌شوند.

4. کلاس 900 (Class 900)

   • این اتصالات برای سیستم‌هایی با فشار کاری تا 900 پوند بر اینچ مربع (PSI) طراحی شده‌اند.
   • معمولاً در صنایع سنگین مانند پالایشگاه‌ها و پتروشیمی‌ها که نیاز به مقاومت در برابر فشارهای بسیار بالا دارند، استفاده می‌شوند.

5. کلاس 1500 (Class 1500)

   • این اتصالات برای سیستم‌هایی با فشار کاری تا 1500 پوند بر اینچ مربع (PSI) طراحی شده‌اند.
   • مناسب برای کاربردهای بسیار پر فشار در صنایع نفت و گاز و پتروشیمی.

6. کلاس 2500 (Class 2500)

   • این اتصالات برای سیستم‌هایی با فشار کاری تا 2500 پوند بر اینچ مربع (PSI) طراحی شده‌اند.
   • برای کاربردهای فوق‌العاده پر فشار در صنایع خاص و حساس.

نحوه انتخاب کلاس فشار مناسب اتصالات دنده‌ای استیل

انتخاب کلاس فشار مناسب برای اتصالات دنده‌ای استنلس استیل بستگی به عوامل مختلفی دارد:

• فشار کاری سیستم: باید اتصالاتی انتخاب شوند که فشار سیستم را تحمل کنند.
• دمای کاری سیستم: با افزایش دما، مقاومت اتصالات در برابر فشار کاهش می‌یابد، بنابراین باید این عامل نیز در نظر گرفته شود.
• نوع سیال: برخی سیالات ممکن است خواص خورندگی داشته باشند که در این صورت باید به مقاومت اتصالات در برابر خوردگی توجه شود.
• استانداردها و مقررات صنعتی: باید از استانداردهای مربوطه پیروی کرد تا ایمنی و کارایی سیستم تضمین شود.

کاربردهای مختلف بر اساس کلاس فشار اتصالات دنده‌ای استیل

• کلاس 150 و 300: برای کاربردهای عمومی و نیمه صنعتی که فشار و دمای کاری نسبتاً پایین‌تری دارند.
• کلاس 600 و 900: برای کاربردهای صنعتی و فشار متوسط تا بالا، مانند خطوط لوله انتقال مواد شیمیایی و نفت و گاز.
• کلاس 1500 و 2500: برای کاربردهای فشار بالا و فوق‌العاده پر فشار در صنایع نفت و گاز، پتروشیمی و پالایشگاه‌ها.

با توجه به نیازها و شرایط خاص هر پروژه، انتخاب کلاس فشار مناسب برای اتصالات دنده‌ای استنلس استیل از اهمیت ویژه‌ای برخوردار است.

اتصالات دنده ای استیل کلاس 150 نوعی از اتصالات لوله‌کشی هستند که برای اتصال لوله‌ها، شیرآلات و سایر تجهیزات در سیستم‌های لوله‌کشی صنعتی استفاده می‌شوند. در ادامه به توضیحات کاملی در مورد این اتصالات می‌پردازم:

گرید استیل اتصالات دنده ای استیل کلاس 150

استنلس استیل (Stainless Steel) مورد استفاده در اتصالات دنده ای استیل کلاس 150 معمولاً از آلیاژهای زیر تشکیل شده است:

• 304 (A2): مناسب برای محیط‌های معمولی و خورنده سبک.
• 316 (A4): مقاومت بیشتر در برابر خوردگی، مخصوصاً در محیط‌های دریایی و شیمیایی.

ویژگی‌های اتصالات دنده ای استیل کلاس 150

اتصالات دنده ای استیل کلاس 150 در بسیاری از صنایع به کار گرفته می شوند. و دلیل آن ویژگیهای بسیار خوب آنهاست. در زیر به برخی از این ویژگیها می پردازم:

• مقاومت در برابر خوردگی: استنلس استیل به دلیل داشتن کروم و نیکل، مقاومت بالایی در برابر خوردگی و زنگ‌زدگی دارد.
• قابلیت تحمل دما و فشار: این اتصالات معمولاً توانایی تحمل فشار تا 150 PSI را دارند و در دماهای بالا و پایین کارایی خود را حفظ می‌کنند.
• نصب آسان: دنده‌های NPT به راحتی نصب و فیتینگ را انجام می‌دهند، نیاز به جوشکاری نیست.
• نگهداری کم: به دلیل مقاومت بالا در برابر زنگ‌زدگی و خوردگی، نیاز به نگهداری و تعمیرات کمتری دارند.

کاربردهای اتصالات دنده ای استیل کلاس 150

اتصالات دنده ای استیل کلاس 150 در صنایع مختلفی استفاده می‌شوند، از جمله:

• صنایع نفت و گاز: برای خطوط لوله‌کشی انتقال نفت و گاز.
• صنایع شیمیایی: به دلیل مقاومت در برابر مواد شیمیایی خورنده.
• صنایع غذایی و دارویی: به دلیل رعایت استانداردهای بهداشتی.
• صنایع دریایی: به دلیل مقاومت در برابر آب شور و شرایط سخت دریایی.

استانداردهای مربوط به اتصالات دنده ای استیل کلاس 150

اتصالات دنده ای استیل کلاس 150 معمولاً بر اساس استانداردهای زیر تولید می‌شوند:

• ANSI/ASME B16.3: این استاندارد مشخصات اتصالات دنده‌ای آهنی و استنلس استیل را تعریف می‌کند.
• ANSI/ASME B16.11: این استاندارد شامل مشخصات اتصالات دنده‌ای فورج شده است.
• ASTM A182/A182M: این استاندارد مشخصات فولاد فورج شده و اتصالات دنده‌ای استنلس استیل را تعیین می‌کند.
• ASTM A351/A351M: این استاندارد برای اتصالات ریخته‌گری شده استنلس استیل استفاده می‌شود.

مزایا و معایب اتصالات دنده ای استیل کلاس 150

مزایا:

• مقاومت بالا در برابر خوردگی: به دلیل استفاده از استنلس استیل، اتصالات دنده ای استیل کلاس 150 در محیط‌های خورنده بسیار مقاوم هستند.
• نصب آسان: اتصالات دنده ای استیل نیاز به ابزارهای پیچیده‌ای ندارند و نصب آن‌ها نسبتاً ساده است.
• استحکام و دوام: استنلس استیل ماده‌ای بسیار مقاوم و با دوام است که تحت شرایط مختلف به خوبی عمل می‌کند.

معایب:

• محدودیت فشار: کلاس 150 برای فشارهای پایین تا متوسط مناسب است و در فشارهای بسیار بالا کارایی ندارد.
• هزینه: استنلس استیل نسبت به مواد دیگر گران‌تر است، بنابراین هزینه اولیه بالاتری دارد.

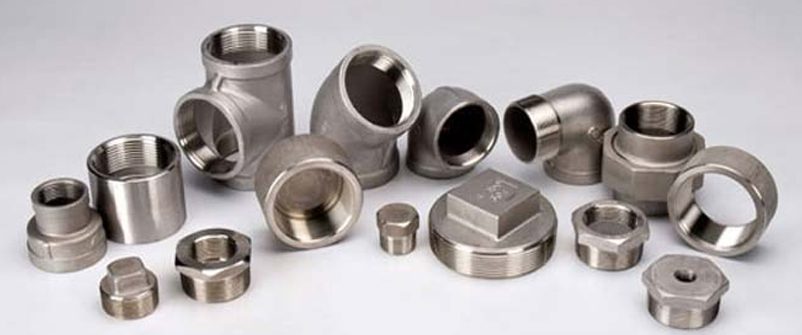

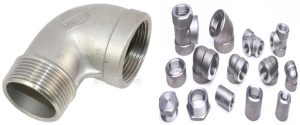

انواع اتصالات دنده ای استیل کلاس 150

اتصالات دنده ای استیل کلاس 150 به انواع مختلفی تقسیم می‌شوند که هر کدام برای کاربردها و نیازهای خاصی طراحی شده‌اند. در اینجا به بررسی انواع مختلف این اتصالات و توضیحات مفصل‌تری درباره هر یک می‌پردازم:

1-     بوشن (Couplings)

این نوع بوشن‌ها برای اتصال دو لوله با همان اندازه مورد استفاده قرار می‌گیرند. دنده‌های داخلی در دو انتهای کوپلینگ قرار دارند.

2-     زانو‌ها (Elbows)

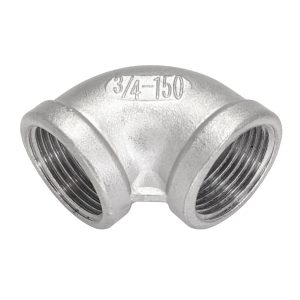

زانوهای 90 درجه ( 90Degree Elbows) :

این اتصالات نوعی اتصالات دنده ای استیل هستند که برای تغییر جهت جریان به اندازه 90 درجه استفاده می‌شوند. و دو سر آن دارای دنده داخلی می باشند.

زانوهای 45 درجه ( 45Degree Elbows) :

این اتصالات برای تغییر جهت جریان به اندازه 45 درجه استفاده می‌شوند و در جاهایی که نیاز به تغییر جهت کمتر است، به کار می‌روند.

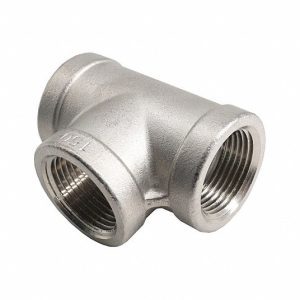

3-     سه‌راهی‌ها (Tees)

سه‌راهی‌های معمولی (Equal Tees):

این سه‌راهی‌ها برای انشعاب گیری با سه دهانه یکسان مورد استفاده قرار می‌گیرند.

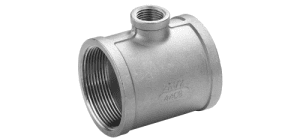

سه‌راه تبدیل (Reducing Tees):

این سه‌راهی‌ها دارای دهانه‌ای با اندازه متفاوت هستند و برای انشعاب گیری از لوله‌های با قطرهای مختلف به کار می‌روند.

4-     چهار‌راهی‌ها (Crosses)

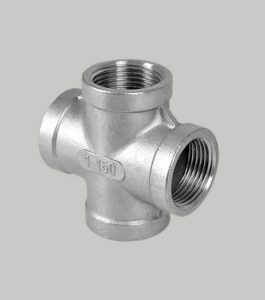

این اتصالات نوعی اتصالات دنده ای استیل کلاس 150 هستند که برای ایجاد چهار راهی در سیستم لوله‌کشی استفاده می‌شوند و دارای چهار دهانه هستند که جریان را در چهار جهت مختلف هدایت می‌کنند.

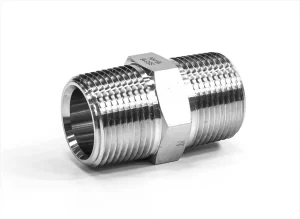

5- مغزی استنلس استیل (Hex nipple)

برای بستن اتصالات به یکدیگر در سیستم های پایپینگ هر جا لازم باشد دو اتصال ماده به هم بسته شوند نیاز به یک رابط نر هست. تا آنها را به هم ارتباط دهد. این رابط نر همان مغزی استیل است.

6-     تبدیل‌ها (Reducers)

این تبدیل‌ها برای اتصال دو لوله با قطرهای مختلف استفاده می‌شوند و مرکز دو لوله در یک خط قرار می‌گیرد.

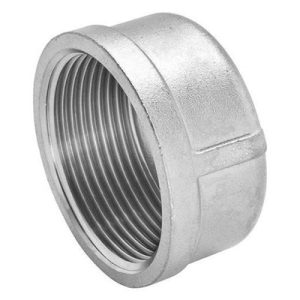

7-     کپ (Caps)

این اتصالات برای بستن انتهای لوله‌ها استفاده می‌شوند و دارای دنده داخلی هستند که به دنده خارجی لوله متصل می‌شوند.

8-     مهره و ماسوره‌ها (Unions)

این اتصالات که یکی از مهمترین اتصالات دنده ای استیل کلاس 150 هستند، برای اتصال و جداسازی سریع و آسان لوله‌ها بدون نیاز به چرخاندن لوله‌ها طراحی شده‌اند. مهره و ماسوره‌ها شامل سه بخش اصلی هستند: دو قسمت دنده‌ای که به لوله‌ها متصل می‌شوند و یک مهره که این دو قسمت را به هم محکم می‌کند.

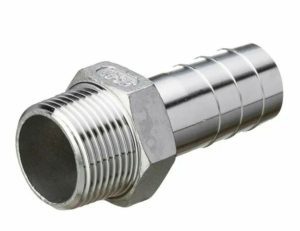

9-     سرشیلنگی‌ها (Hose Nipples)

این اتصالات برای اتصال لوله‌های فلزی به شیلنگ‌های انعطاف‌پذیر استفاده می‌شوند. سرشیلنگی‌ها معمولاً دارای یک انتهای دنده‌ای و یک انتهای شیار‌دار برای اتصال شیلنگ هستند.

10-     درپوش ‌ (Plugs)

درپوش برای بستن انتهای اتصالات دنده‌ای استفاده می‌شوند و دارای دنده‌های خارجی هستند که به داخل دنده داخلی اتصال پیچ می‌شوند.

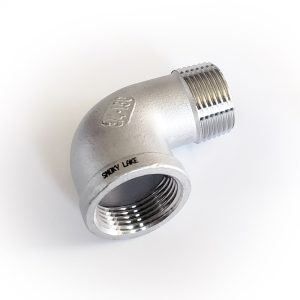

11- چپقی‌ها (Street Elbows)

تعریف:

چپقی‌ها نوعی اتصالات دنده ای استیل کلاس 150 هستند که یک سر آنها دارای دنده داخلی (Female) و سر دیگر آنها دارای دنده خارجی (Male) است. این ویژگی باعث می‌شود که چپقی‌ها بدون نیاز به کوپلینگ یا اتصال اضافی، به راحتی به دیگر اتصالات یا لوله‌ها متصل شوند.

مزایا:

• کاهش تعداد اتصالات: استفاده از چپقی‌ها باعث کاهش تعداد اتصالات و کوپلینگ‌های مورد نیاز در سیستم می‌شود.
• نصب آسان: به دلیل داشتن دنده‌های داخلی و خارجی، نصب و اتصال آنها به دیگر قطعات سریع‌تر و آسان‌تر است.
• کاهش فضای مورد نیاز: به دلیل طراحی خاص، چپقی‌ها فضای کمتری نسبت به زانوها و کوپلینگ‌ها اشغال می‌کنند.

کاربردها:

• سیستم‌های لوله‌کشی که نیاز به تغییر جهت دارند.
• فضاهای محدود که نیاز به کاهش تعداد اتصالات دارند.
• سیستم‌های لوله‌کشی با فشار پایین تا متوسط.

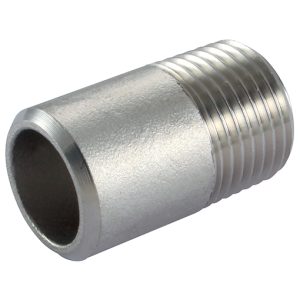

12- سردنده‌ها (Threaded Adapters)

تعریف:

سردنده‌ها یک دسته دیگر از اتصالات دنده ای استیل هستند که برای اتصال دو نوع دنده مختلف یا دو لوله با قطرهای مختلف استفاده می‌شوند. سردنده‌ها معمولاً دارای یک سر با دنده خارجی و یک سر با دنده داخلی هستند.

مزایا:

• اتصال آسان: سردنده‌ها به راحتی به لوله‌ها و اتصالات دیگر متصل می‌شوند و نیاز به ابزارهای خاصی ندارند.
• تنوع: موجود در انواع و اندازه‌های مختلف برای تطبیق با نیازهای مختلف سیستم‌های لوله‌کشی.
• مقاومت بالا: به دلیل ساخته شدن از استنلس استیل، سردنده‌ها مقاومت بالایی در برابر خوردگی و فشار دارند.

کاربردها:

• سیستم‌های لوله‌کشی که نیاز به اتصال دو نوع دنده مختلف دارند.
• تغییر اندازه و دنده لوله‌ها در سیستم‌های لوله‌کشی.
• استفاده در صنایع مختلف مانند نفت و گاز، پتروشیمی، و صنایع غذایی.

اتصالات دنده ای استیل کلاس 150 در انواع مختلفی تولید می‌شوند که هر کدام برای کاربردهای خاصی در سیستم‌های لوله‌کشی صنعتی طراحی شده‌اند. این اتصالات از کوپلینگ‌ها و زانوها گرفته تا سه‌راهی‌ها و نیپل‌ها، به دلیل مقاومت بالا در برابر خوردگی و دقت بالای دنده‌ها، در بسیاری از صنایع مورد استفاده قرار می‌گیرند.

روش های تولید اتصالات دنده‌ای کلاس 150 استنلس استیل

اتصالات دنده‌ای استنلس استیل به چند روش مختلف تولید می‌شوند که هر کدام بسته به نوع و کاربرد اتصال می‌توانند متنوع باشند. در اینجا به توضیح سه روش اصلی تولید این اتصالات می‌پردازم:

1-     ریخته‌گری (Casting)

فرآیند:

• قالب‌گیری: ابتدا یک مدل از اتصال مورد نظر ساخته می‌شود و سپس از آن قالبی تهیه می‌شود.
• ریخته‌گری: استنلس استیل مذاب درون قالب ریخته می‌شود تا شکل اتصال را بگیرد.
• خنک‌سازی و جداسازی: پس از خنک شدن فلز، قطعه از قالب جدا می‌شود.
• پرداخت: قطعه ریخته‌گری شده پرداخت می‌شود تا به ابعاد و دقت نهایی برسد.

مزایا:

• امکان تولید قطعات با شکل‌های پیچیده.
• مناسب برای تولید انبوه.
• کاهش هزینه‌های تولید برای قطعات بزرگ و پیچیده.

معایب:

• دقت ابعادی کمتر نسبت به سایر روش‌ها.
• نیاز به پرداخت و ماشین‌کاری نهایی برای دستیابی به دقت مطلوب.

2-     فورج (Forging)

فرآیند:

• گرم‌کردن: قطعه استنلس استیل تا دمای مناسب گرم می‌شود.
• شکل‌دهی: فلز گرم شده با استفاده از قالب‌ها و چکش‌های آهنگری به شکل اتصال مورد نظر در می‌آید.
• خنک‌سازی: قطعه به آرامی خنک می‌شود تا تنش‌های داخلی آن کاهش یابد.
• ماشین‌کاری: در نهایت، قطعه آهنگری شده ماشین‌کاری می‌شود تا به دقت و ابعاد نهایی برسد.

مزایا:

• دقت ابعادی بالا.
• مقاومت مکانیکی بیشتر به دلیل فشرده‌سازی و تراکم ساختار کریستالی.
• کیفیت سطح بهتر.

معایب:

• محدودیت در شکل‌دهی قطعات پیچیده.
• هزینه‌های بالاتر نسبت به ریخته‌گری.

3-     ماشین‌کاری (Machining) از قطعات جامد

فرآیند:

• برش اولیه: قطعه‌ای از میله یا ورق استنلس استیل برش داده می‌شود.
• ماشین‌کاری دقیق: با استفاده از ماشین‌های تراش و فرز CNC، قطعه به شکل و ابعاد نهایی اتصال در می‌آید.
• تولید دنده‌ها: دنده‌های NPT یا سایر استانداردها با دقت بالا تراشیده می‌شوند.
• پرداخت نهایی: قطعه پرداخت و تمیزکاری می‌شود.

مزایا:

• دقت ابعادی بسیار بالا.
• مناسب برای تولید قطعات کوچک و متوسط با دقت بالا.
• امکان تولید قطعات با تلورانس‌های بسیار دقیق.

معایب:

• هزینه بالای ماشین‌کاری.
• ضایعات بیشتر مواد اولیه.

4-     روش‌های دیگر

جوشکاری و مونتاژ (Welding and Assembly):

• در برخی موارد، اتصالات از چند بخش جداگانه تولید شده و سپس با استفاده از جوشکاری به هم متصل می‌شوند. این روش معمولاً برای تولید اتصالات پیچیده‌تر استفاده می‌شود.

نورد و کشش (Rolling and Drawing):

• این روش‌ها بیشتر برای تولید لوله‌ها و اتصالات خاص مانند کوپلینگ‌ها استفاده می‌شوند که نیاز به شکل‌دهی دقیق‌تر دارند.

هر یک از روش‌های تولید اتصالات دنده ای استیل کلاس 150 دارای مزایا و معایب خاص خود هستند و انتخاب روش مناسب بستگی به نوع قطعه، میزان تولید، دقت مورد نیاز و هزینه‌ها دارد. با در نظر گرفتن این عوامل، تولیدکنندگان می‌توانند روش مناسب را برای تولید اتصالات دنده‌ای استنلس استیل انتخاب کنند.
