شیر توپی استیل (BALL VALVE)

شیر توپی استیل (Ball Valve) یکی از انواع شیرهای صنعتی است که برای کنترل جریان سیالات (مایعات و گازها) مورد استفاده قرار می‌گیرد. و به طور خاص به شیر توپی‌هایی اطلاق می‌شود که از جنس استنلس استیل ساخته شده‌اند. و به دلیل مقاومت بالا در برابر خوردگی، دما و فشار، کاربردهای وسیعی دارند. در ادامه به توضیحات جامع و مفصل درباره بال ولو استیل می‌پردازیم:

ساختار و اجزاء شیر توپی استیل

1. بدنه (Body): بدنه شیر معمولاً از جنس استنلس استیل (مانند SS304 یا SS316) ساخته می‌شود که دارای مقاومت بالا در برابر خوردگی است.
2. توپ (Ball): قسمت اصلی و متحرک داخل شیر که دارای سوراخی در وسط است. با چرخش این توپ، مسیر جریان باز یا بسته می‌شود.
3. سیت (Seat): حلقه‌های آب‌بندی که بین توپ و بدنه قرار می‌گیرند و مانع نشت سیال می‌شوند. این سیت‌ها معمولاً از مواد مقاوم در برابر سایش و حرارت مانند PTFE (تفلون) ساخته می‌شوند.
4. استم (Stem): میله‌ای که توپ را به دسته (Handle) متصل می‌کند و باعث چرخش توپ می‌شود.
5. دسته (Handle): دسته‌ای که به استم متصل است و برای چرخاندن توپ استفاده می‌شود. با چرخاندن دسته به اندازه 90 درجه، بال ولو استیل از حالت باز به بسته تغییر وضعیت می‌دهد یا بالعکس.

انواع شیر توپی استیل

شیر توپی استنلس استیل بسته به طراحی و کاربرد به انواع مختلفی تقسیم می‌شود که در ادامه به توضیح هر یک از این انواع می‌پردازم:

شیر توپی استیل تک تکه (One-Piece Ball Valve)

ویژگی‌ها:

• بال ولو استیل تک تکه دارای بدنه یکپارچه است.
• تعداد قطعات کمتری دارد که باعث کاهش خطر نشت می‌شود.
• معمولاً برای کاربردهای فشار پایین و متوسط مناسب است.
• قیمت کمتری نسبت به سایر انواع دارد.

مزایا:

• ساده و اقتصادی.
• نصب و استفاده آسان.

معایب:

• در صورت نیاز به تعمیر، کل شیر باید تعویض شود.

2- بال ولو استیل دو تکه (Two-Piece Ball Valve)

ویژگی‌ها:

• بدنه این بال ولو استیل از دو قسمت تشکیل شده که به یکدیگر متصل می‌شوند.
• امکان جداسازی و تعمیر آسان‌تر را فراهم می‌کند.
• برای کاربردهای فشار متوسط و بالا مناسب است.

مزایا:

• قابلیت تعمیر و نگهداری آسان‌تر نسبت به شیرهای تک تکه.
• مقاومت بالا در برابر فشار و دما.

معایب:

• قیمت بالاتر نسبت به شیرهای تک تکه.
• نیاز به دقت بیشتر در نصب برای جلوگیری از نشت.

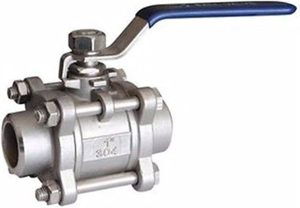

3- شیر توپی استیل سه تکه (Three-Piece Ball Valve)

ویژگی‌ها:

• دارای سه قسمت بدنه است که توسط پیچ و مهره به هم متصل می‌شوند.
• طراحی به گونه‌ای است که امکان جداسازی آسان برای تعمیر و نگهداری را فراهم می‌کند بدون اینکه نیاز به جداسازی کامل از لوله‌ها باشد.
• معمولاً این نوع بال ولو استیل برای کاربردهای فشار بالا و شرایط کاری سخت استفاده می‌شود.

مزایا:

• تعمیر و نگهداری بسیار آسان و سریع.
• امکان تعویض قسمت‌های مختلف بدون نیاز به جداسازی کامل از سیستم.

معایب:

• قیمت بالاتر نسبت به شیرهای تک تکه و دو تکه.
• نصب و نگهداری پیچیده‌تر.

4- شیر توپی استیل تمام جوش (Fully Welded Ball Valve)

ویژگی‌ها:

• بدنه این شیر به طور کامل جوش داده شده است.
• طراحی بدون نقاط نشتی احتمالی که مقاومت بالا در برابر نشت را تضمین می‌کند.
• معمولاً در خطوط لوله‌های مدفون و برای سیالات تحت فشار بالا استفاده می‌شود.

مزایا:

• عدم وجود نقاط نشت.
• مقاومت بسیار بالا در برابر فشار و شرایط سخت محیطی.

معایب:

• عدم امکان تعمیر؛ در صورت خرابی باید کل شیر تعویض شود.
• هزینه بالای تولید و نصب.

5- شیر توپی استیل فلوتینگ (Floating Ball Valve)

ویژگی‌ها:

• در این نوع بال ولو استیل توپ درون شیر به طور آزادانه می‌تواند حرکت کند و به دلیل فشار سیال به سیت‌ها فشرده می‌شود.
• طراحی ساده و مناسب برای فشارهای پایین و متوسط.

مزایا:

• طراحی ساده و اقتصادی.
• عملکرد مناسب در فشارهای پایین و متوسط.

معایب:

• در فشارهای بسیار بالا ممکن است نشت کند.
• نیاز به نیروی بیشتری برای عمل کردن در فشارهای بالا.

6- شیر توپی استیل ترونیون (Trunnion Ball Valve)

ویژگی‌ها:

• توپ درون شیر توسط دو محور (بالا و پایین) به بدنه متصل است و به سیت‌ها فشرده نمی‌شود.
• مناسب برای فشارهای بسیار بالا و کاربردهای سنگین.

مزایا:

• مناسب برای فشارهای بالا و قطرهای بزرگ.
• نیاز به نیروی کمتری برای عمل کردن نسبت به شیرهای فلوتینگ.

معایب:

• پیچیدگی بیشتر در طراحی و ساخت.
• هزینه بالاتر نسبت به شیرهای فلوتینگ.

7- شیر توپی استیل سه راهه (Three-Way Ball Valve)

ویژگی‌ها:

• دارای سه ورودی/خروجی است و می‌تواند جریان را به دو مسیر مختلف هدایت کند.
• معمولاً در سیستم‌های توزیع و اختلاط سیالات استفاده می‌شود.

مزایا:

• امکان تغییر جهت جریان به صورت انعطاف‌پذیر.
• مناسب برای کاربردهای توزیع و اختلاط.

معایب:

• پیچیدگی بیشتر در طراحی و عملکرد.
• نیاز به دقت بیشتر در نصب و نگهداری.

انواع شیر توپی استنلس استیل از نظر نوع اتصال شیر به دیگر قطعات خط لوله

بال ولو استیل از نظر نوع اتصال به دیگر قطعات خط لوله به چند دسته تقسیم می‌شوند. هر نوع اتصال بسته به شرایط کاری، نوع سیال، فشار و دمای کاری انتخاب می‌شود. در ادامه به معرفی و توضیح انواع اتصالات شیر توپی استنلس استیل می‌پردازم:

1- شیر توپی استیل دنده‌ای (Threaded Connection)

ویژگی‌ها:

• این نوع اتصال دارای رزوه‌های داخلی یا خارجی است که برای اتصال شیر به لوله‌ها یا اتصالات دیگر استفاده می‌شود.
• معمولاً در سیستم‌های کوچک و فشار پایین تا متوسط استفاده می‌شود.

مزایا:

• نصب آسان و سریع.
• عدم نیاز به تجهیزات ویژه برای نصب.

معایب:

• ممکن است در فشارهای بالا یا در سیالات با ویسکوزیته بالا نشت کند.
• نیاز به استفاده از مواد آب‌بندی (مثل نوار تفلون) برای جلوگیری از نشت.

کاربردها:

• سیستم‌های آبیاری.
• تأسیسات آب و فاضلاب.
• کاربردهای صنعتی سبک.

2- شیر توپی استیل فلنج‌دار (Flanged Connection)

ویژگی‌ها:

• این نوع اتصال دارای فلنج‌های دایره‌ای در دو سر شیر است که توسط پیچ و مهره به فلنج‌های لوله متصل می‌شوند.
• معمولاً در سیستم‌های با فشار و دمای بالا استفاده می‌شود.

مزایا:

• امکان نصب و جداسازی آسان برای تعمیر و نگهداری.
• تحمل فشار و دمای بالا.

معایب:

• نیاز به فضای بیشتری برای نصب و جداسازی.
• هزینه بالاتر نسبت به اتصالات دنده‌ای.

کاربردها:

• صنایع نفت و گاز.
• صنایع شیمیایی و پتروشیمی.
• نیروگاه‌ها و تأسیسات بخار.

3- شیر توپی استیل جوشی (Welded Connection)

3-1- شیر توپی استیل سوکتی (Socket Weld)

ویژگی‌ها:

• این نوع اتصال با قرار دادن لوله در سوکت شیر و جوشکاری محیطی انجام می‌شود.
• برای لوله‌های با قطر کوچک و فشار بالا مناسب است.

مزایا:

• اتصال قوی و بدون نشت.
• مناسب برای فشارهای بالا.

معایب:

• نصب پیچیده‌تر نسبت به اتصالات دنده‌ای و فلنج‌دار.
• نیاز به تجهیزات جوشکاری و تخصص جوشکار.

کاربردها:

• صنایع نفت و گاز.
• سیستم‌های هیدرولیک.

3-2- شیر توپی استیل جوش لب به لب (Butt Weld)

ویژگی‌ها:

• این نوع بال ولو استیل با قرار دادن دو انتهای لوله و شیر به صورت لب به لب و جوشکاری انجام می‌شود.
• مناسب برای لوله‌های با قطر بزرگ و فشار بالا.

مزایا:

• اتصال قوی و بدون نشت.
• کاهش احتمال نشت و مقاومت بالا در برابر فشار.

معایب:

• نصب پیچیده‌تر و نیاز به تجهیزات جوشکاری.
• نیاز به دقت و تخصص بالا در جوشکاری.

کاربردها:

• صنایع نفت و گاز.
• صنایع شیمیایی.
• نیروگاه‌ها.

4- شیر توپی استیل کلمپی (Clamp Connection)

ویژگی‌ها:

• این نوع اتصال با استفاده از کلمپ‌های مخصوص انجام می‌شود که امکان جداسازی سریع و آسان را فراهم می‌کند.
• معمولاً در سیستم‌هایی با نیاز به تمیزکاری و تعویض سریع استفاده می‌شود.

مزایا:

• نصب و جداسازی سریع و آسان.
• مناسب برای سیستم‌های بهداشتی و فرآوری مواد غذایی.

معایب:

• محدودیت در فشار و دما.
• هزینه بالاتر نسبت به اتصالات دنده‌ای و فلنج‌دار.

کاربردها:

• صنایع غذایی و دارویی.
• صنایع بهداشتی.
• سیستم‌های فرآوری مواد.

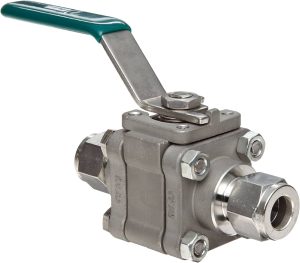

5- بال ولو استیل فشاری (Compression Fitting)

ویژگی‌ها:

• این نوع اتصال با استفاده از فشرده کردن قطعات فلزی یا پلاستیکی به هم انجام می‌شود.
• معمولاً در سیستم‌های با فشار پایین تا متوسط استفاده می‌شود.

مزایا:

• نصب سریع و بدون نیاز به ابزار خاص.
• قابلیت استفاده در شرایط محدود فضا.

معایب:

• محدودیت در فشار و دما.
• نیاز به نگهداری و بررسی‌های دوره‌ای.

کاربردها:

• سیستم‌های لوله‌کشی خانگی.
• سیستم‌های تهویه و تبرید.
• کاربردهای آزمایشگاهی.

انواع شیر توپی استیل بر اساس مکانیزم عملکرد دسته

1- شیر توپی استیل دستی (Manual Ball Valve)

ویژگی‌ها:

• این بال ولو استیل به صورت دستی و با استفاده از یک دسته یا اهرم کنترل می‌شود.
• مناسب برای کاربردهایی که نیاز به تنظیم جریان به صورت دستی دارند.

مزایا:

• سادگی در طراحی و استفاده.
• هزینه کمتر نسبت به انواع اتوماتیک.

معایب:

• نیاز به حضور اپراتور برای تنظیم جریان.
• عدم قابلیت کنترل از راه دور.

کاربردها:

• سیستم‌های لوله‌کشی خانگی و صنعتی.
• تأسیسات آب و فاضلاب.

2- شیر توپی استیل اتوماتیک (Automated Ball Valve)

ویژگی‌ها:

• این بال ولو استیل با استفاده از اکچویتورهای الکتریکی، پنوماتیکی یا هیدرولیکی کنترل می‌شود.
• قابلیت کنترل از راه دور و اتوماسیون سیستم.

مزایا:

• قابلیت تنظیم دقیق جریان.
• کنترل از راه دور و برنامه‌ریزی خودکار.

معایب:

• هزینه بالاتر نسبت به انواع دستی.
• نیاز به سیستم‌های پشتیبان (مانند برق یا هوا).

کاربردها:

• صنایع نفت و گاز.
• سیستم‌های خودکار و اتوماسیون صنعتی.

انواع شیر توپی استیل از نظر فشار کاری

از نظر فشار کاری این شیر ها به دسته‌های مختلفی تقسیم می‌شوند. که هر کدام برای شرایط خاصی از فشار کاری مناسب هستند. این تقسیم‌بندی بر اساس توان تحمل فشار کاری بال ولو استیل در شرایط مختلف انجام می‌شود. در ادامه به توضیح انواع شیر توپی استیل از نظر فشار کاری می‌پردازیم:

1- بال ولو استیل فشار پایین (Low-Pressure Ball Valve)

ویژگی‌ها:

• طراحی شده برای فشارهای کاری پایین، معمولاً تا  200 PSI  (پوند بر اینچ مربع) یا حدود 14 بار.
• مناسب برای سیستم‌های آبیاری، تأسیسات آب و فاضلاب، و کاربردهای عمومی که فشار کاری در آنها بالا نیست.

مزایا:

• هزینه کمتر.
• نصب و نگهداری آسان.

معایب:

• عدم تحمل فشارهای بالا.
• محدودیت در کاربردهای صنعتی سنگین.

کاربردها:

• سیستم‌های آبیاری.
• تأسیسات آب و فاضلاب.
• سیستم‌های تهویه مطبوع و تبرید.

2- شیر توپی فشار متوسط (Medium-Pressure Ball Valve)

ویژگی‌ها:

• طراحی شده برای فشارهای کاری متوسط، معمولاً بین 200 تا 1000 PSI   (14 تا 70 بار).
• این بال ولو استیل مناسب برای کاربردهای صنعتی است که فشار کاری متوسط دارند.

شیر توپی استیل دنده ای 1000 WOG جزء این دسته از شیرها می باشد.

مزایا:

• مناسب برای بسیاری از کاربردهای صنعتی.
• قابلیت تحمل فشارهای نسبتاً بالا.

معایب:

• هزینه بالاتر نسبت به شیرهای فشار پایین.
• نیاز به نگهداری دقیق‌تر.

کاربردها:

• صنایع فرآوری مواد غذایی و نوشیدنی.
• صنایع دارویی.
• سیستم‌های آب و فاضلاب صنعتی.

3- شیر توپی فشار بالا (High-Pressure Ball Valve)

ویژگی‌ها:

• طراحی شده برای فشارهای کاری بالا، معمولاً بین 1000 تا 3000 PSI   ( 70 تا 210 بار).
• مناسب برای کاربردهای صنعتی سنگین که فشار کاری بالایی دارند.

مزایا:

• تحمل فشارهای بسیار بالا.
• مناسب برای کاربردهای صنعتی سنگین.

معایب:

• هزینه بالاتر.
• نیاز به نگهداری و نصب دقیق‌تر.

کاربردها:

• صنایع نفت و گاز.
• صنایع شیمیایی و پتروشیمی.
• سیستم‌های هیدرولیک.

4- شیر توپی فوق فشار بالا (Ultra-High Pressure Ball Valve)

ویژگی‌ها:

• این نوع بال ولو استیل طراحی شده برای فشارهای کاری بسیار بالا، معمولاً بالای 3000 PSI   ( 210 بار).
• مناسب برای کاربردهای خاص و حساس که نیاز به تحمل فشارهای بسیار بالا دارند.

مزایا:

• قابلیت تحمل فشارهای بسیار بالا.
• استفاده در کاربردهای تخصصی و حساس.

معایب:

• هزینه بسیار بالا.
• نیاز به نگهداری و نصب تخصصی.

کاربردها:

• صنایع هوافضا.
• تحقیقات علمی و آزمایشگاهی.
• سیستم‌های هیدرولیک پیشرفته.

5- شیر توپی با فشار کاری کلاس (Pressure Class Ball Valve)

این دسته‌بندی براساس استانداردهای بین‌المللی انجام می‌شود که فشار کاری را با استفاده از کلاس‌های مختلف تعریف می‌کنند. برخی از این استانداردها عبارتند از:

5-1- بال ولو استیل کلاس 150 (Class 150 Ball Valve)

ویژگی‌ها:

• تحمل فشار تا حدود  psi 285 (19.6 بار) در دمای 100 درجه فارنهایت (38 درجه سانتی‌گراد).
• مناسب برای کاربردهای فشار پایین و متوسط.

کاربردها

• تأسیسات آب و فاضلاب.
• صنایع غذایی و نوشیدنی.

5-2- بال ولو استیل کلاس 300 (Class 300 Ball Valve)

ویژگی‌ها:

• تحمل فشار تا حدود 740 PSI ( 51 بار) در دمای 100 درجه فارنهایت (38 درجه سانتی‌گراد).
• مناسب برای کاربردهای فشار متوسط.

کاربردها:

• صنایع فرآوری مواد غذایی.
• سیستم‌های تهویه و تبرید.

5-3- بال ولو استیل کلاس 600 (Class 600 Ball Valve)

ویژگی‌ها:

• تحمل فشار تا حدود psi 1480  (102 بار) در دمای 100 درجه فارنهایت (38 درجه سانتی‌گراد).
• مناسب برای کاربردهای فشار بالا.

کاربردها:

• صنایع نفت و گاز.
• صنایع شیمیایی و پتروشیمی.

5-4- بال ولو استیل کلاس 900 (Class 900 Ball Valve)

ویژگی‌ها:

• تحمل فشار تا حدود  psi 2220 (153 بار) در دمای 100 درجه فارنهایت (38 درجه سانتی‌گراد).
• مناسب برای کاربردهای فشار بسیار بالا.

کاربردها:

• صنایع نفت و گاز.
• سیستم‌های هیدرولیک پیشرفته.

5-5- بال ولو استیل کلاس 1500 (Class 1500 Ball Valve)

ویژگی‌ها:

• تحمل فشار تا حدود 3705 PSI  ( 255 بار) در دمای 100 درجه فارنهایت (38 درجه سانتی‌گراد).
• مناسب برای کاربردهای فوق فشار بالا.

کاربردها:

• صنایع هوافضا.
• تحقیقات علمی و آزمایشگاهی.

5-6- بال ولو استیل کلاس 2500 (Class 2500 Ball Valve)

ویژگی‌ها:

• تحمل فشار تا حدود 6170 PSI  ( 425 بار) در دمای 100 درجه فارنهایت (38 درجه سانتی‌گراد).
• مناسب برای کاربردهای بسیار خاص و حساس با فشار بسیار بالا.

کاربردها:

• صنایع هسته‌ای.
• سیستم‌های خاص در صنایع نفت و گاز.

انتخاب نوع مناسب شیر توپی استیل بر اساس فشار کاری بستگی به شرایط عملیاتی سیستم دارد. با توجه به نیازهای خاص سیستم، از جمله فشار و دمای کاری، نوع سیال، و محیط کاری، می‌توان بهترین نوع شیر توپی استیل را انتخاب کرد. در نظر گرفتن استانداردهای بین‌المللی و فشارهای کلاس نیز می‌تواند در انتخاب دقیق و بهینه کمک کند.

شیر توپی استیل دنده ای WOG 1000 دو تکه

شیر توپی استیل دنده ای WOG 1000 دو تکه یکی از انواع شیرهای صنعتی است که برای قطع و وصل جریان سیالات (مایعات و گازها) استفاده می‌شود. این شیرها به دلیل طراحی ساده و عملکرد قابل اطمینان، بسیار محبوب هستند.

بال ولو استیل دنده ای 1000 WOG دو تکه به وسیله یک توپ با سوراخ مرکزی عمل می‌کند. زمانی که اهرم شیر چرخانده می‌شود، توپ داخلی نیز می‌چرخد و سوراخ آن با مسیر جریان هم‌تراز یا در جهت عمود بر آن قرار می‌گیرد. در حالت باز، سوراخ توپ با مسیر جریان هم‌تراز است و سیال به راحتی عبور می‌کند. در حالت بسته، توپ به گونه‌ای می‌چرخد که سوراخ آن با مسیر جریان عمود می‌شود و جریان سیال را متوقف می‌کند. برای اتصال این شیر ها به خط لوله از اتصالات دنده ای استیل استفاده می شود.

کاربردهای شیر توپی استیل دنده ای 1000 WOG دو تکه

این شیر ها به خاطر ویژگیهای خاص خود در صنایع بسیاری کاربرد دارد از جمله:

• صنایع نفت و گاز
• صنایع شیمیایی
• صنایع غذایی و دارویی
• تأسیسات آب و فاضلاب
• سیستم‌های گرمایش، تهویه و تهویه مطبوع( HVAC)
• کاربری‌های دریایی

مزایای شیر توپی استیل دنده ای 1000 WOG دو تکه

این گونه از شیر های استیل با ویژگیهای خاص خود شامل مزایای زیر است:

• عملکرد سریع: باز و بسته شدن سریع و آسان.
• قابلیت اطمینان بالا: ساختار ساده با قطعات کم، که منجر به خرابی کمتر می‌شود.
• مقاومت در برابر خوردگی: مناسب برای محیط‌های خورنده.
• طول عمر بالا: به دلیل استفاده از مواد با کیفیت و طراحی دقیق.

ویژگی‌های اصلی شیر گازی استیل دنده ای 1000 WOG دو تکه

شیر توپی استیل دنده ای دارای ویژگیهای زیر می باشد:

1. جنس استنلس استیل (Stainless Steel):
   • مقاومت بالا در برابر خوردگی و زنگ‌زدگی.
   • مناسب برای کاربردهایی که بهداشت و تمیزی مهم است، مانند صنایع غذایی و دارویی.
   • دوام و طول عمر بالا.
2. اتصال رزوه‌ای (Threaded Connection):
   • نصب و راه‌اندازی آسان.
   • مناسب برای سیستم‌های لوله‌کشی که نیاز به اتصالات قابل جدا شدن دارند.
   • بیشتر در سیستم‌های با فشار متوسط تا بالا استفاده می‌شود.
3. تحمل فشار 1000 WOG:
   • WOG مخفف “Water, Oil, Gas” است و نشان‌دهنده حداکثر فشار عملیاتی شیر برای آب، روغن و گاز است.
   • 1000 WOG به معنی تحمل فشا ر تا 1000 psi  (پوند بر اینچ مربع) است.
4. ساختار دو قطعه‌ای (Two-Piece Design):
   • شیر گازی استیل دو تکه از دو بخش اصلی تشکیل شده‌اند: بدنه و درپوش.
   • این طراحی امکان نگهداری و تعمیر آسان‌تر را فراهم می‌کند.
   • مناسب برای کاربردهایی که به تعویض و تعمیرات دوره‌ای نیاز دارند.

نحوه نگهداری و تعمیر شیر توپی استیل دنده ای

• بازرسی دوره‌ای: بررسی دوره‌ای وضعیت توپی، آب‌بندها و اتصالات.
• تمیزکاری: حفظ تمیزی داخل شیر برای جلوگیری از رسوب‌گذاری و کاهش کارایی.
• تعویض آب‌بندها: در صورت نشت یا خرابی، تعویض آب‌بندها (سیل‌ها) به موقع انجام شود.

نکات ایمنی شیر گازی استیل دنده ای

• فشار کاری: همیشه مطمئن شوید که فشار کاری سیستم از حداکثر فشار قابل تحمل شیر توپی استیل دنده ای (1000 WOG) تجاوز نکند.
• دمای کاری: دمای سیال نباید از محدوده دمایی قابل تحمل شیر گازی استیل دنده ای بیشتر باشد.
• نصب صحیح: شیر گازی استیل باید به درستی و مطابق دستورالعمل‌های تولیدکننده نصب شود تا از نشت و خرابی جلوگیری شود.

شیر گازی استیل دنده ای 1000 WOG دو تکه یکی از بهترین انتخاب‌ها برای بسیاری از کاربردهای صنعتی است که نیاز به دوام، قابلیت اطمینان و عملکرد سریع دارند. این شیرها با ویژگی‌های منحصر به فرد خود می‌توانند در محیط‌های خورنده و فشار بالا به خوبی عمل کنند و نیازهای مختلف صنایع را برآورده سازند.



چند نمونه از کاربرد های شیر توپی استیل دنده ای 1000 WOG دو تکه

1- صنایع پتروشیمی:

1. • در صنایع پتروشیمی، شیر گازی استیل دنده ای برای کنترل جریان مواد شیمیایی خورنده و با فشار بالا استفاده می‌شوند. قابلیت تحمل فشار 1000WOG و مقاومت در برابر مواد شیمیایی از ویژگی‌های کلیدی مورد نیاز در این صنعت است.

2- تأسیسات دریایی:

1. • شیر توپی دنده‌ای استیل در تأسیسات دریایی و سکوهای نفتی به دلیل مقاومت بالا در برابر آب شور و خوردگی، استفاده گسترده‌ای دارند. استفاده از استنلس استیل 316L در این شرایط معمول است.

3- تصفیه آب و فاضلاب:

• • در تأسیسات تصفیه آب و فاضلاب، شیر گازی استیل دنده ای برای کنترل جریان‌های مختلف آب و فاضلاب به کار می‌روند. قابلیت مقاومت در برابر محیط‌های خورنده و قابلیت شستشو و نگهداری آسان از ویژگی‌های مهم این کاربردها هستند.

انواع گرید های استنلس استیل شیر گازی استیل دنده ای 1000 WOG دو تکه

شیر گازی استیل دنده ای 1000 WOG دو تکه از گرید های مختلف استنلس استیل تولید می شود. استنلس استیل‌ها به دلیل مقاومت بالا در برابر خوردگی و زنگ‌زدگی، در ساخت شیرهای توپی استفاده می‌شوند. این مواد به دسته‌های مختلفی تقسیم می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. در ادامه به بررسی انواع گریدهای استنلس استیل مورد استفاده در بال ولو استیل می‌پردازیم:

1- استنلس استیل 304

این گرید یکی از پرکاربردترین انواع استنلس استیل در ساخت شیر توپی استیل دنده ای است و به دلیل تعادل خوبی بین مقاومت در برابر خوردگی و هزینه، در بسیاری از کاربردهای صنعتی استفاده می‌شود.

ویژگی‌ها:

• ترکیب شیمیایی: شامل حدود 18-20% کروم و 8-10.5% نیکل.
• مقاومت در برابر خوردگی: خوب در محیط‌های معمولی و معتدل.
• کاربردها: صنایع غذایی، تجهیزات آشپزخانه، ساخت و ساز و صنایع عمومی.

2- استنلس استیل 316

این گرید دارای مقاومت بیشتری در برابر خوردگی نسبت به 304 است و معمولاً در محیط‌های خورنده‌تر برای تولید شیر توپی استیل دنده ای  1000 WOG دو تکه مورد استفاده قرار می‌گیرد.

ویژگی‌ها:

• ترکیب شیمیایی: شامل حدود 16-18% کروم، 10-14% نیکل و 2-3% مولیبدن.
• مقاومت در برابر خوردگی: بسیار خوب در محیط‌های دریایی و حاوی کلرید.
• کاربردها: صنایع شیمیایی، نفت و گاز، دریایی و تجهیزات پزشکی.

3- استنلس استیل 316L

این گرید مشابه 316 است اما با کربن کمتر، که باعث کاهش حساسیت به خوردگی بین‌دانه‌ای می‌شود.

ویژگی‌ها:

• ترکیب شیمیایی: مشابه 316 اما با کربن کمتر (کمتر از 0.03%).
• مقاومت در برابر خوردگی: بسیار خوب، به خصوص در جوشکاری.
• کاربردها: صنایع داروسازی، تجهیزات پزشکی و هر جایی که جوشکاری لازم باشد.

4- استنلس استیل 304L

مشابه استنلس استیل 304 است اما با کربن کمتر، که باعث بهبود مقاومت در برابر خوردگی بین‌دانه‌ای می‌شود.

ویژگی‌ها:

• ترکیب شیمیایی: مشابه 304 اما با کربن کمتر (کمتر از 0.03%).
• مقاومت در برابر خوردگی: خوب، به ویژه در جوشکاری.
• کاربردها: مشابه 304، به ویژه در جایی که جوشکاری لازم باشد.

5- استنلس استیل 201

استنلس استیل 201 یک گرید آستنیتی از فولاد ضد زنگ است که به دلیل ترکیب خاص و ویژگی‌های منحصر به فرد خود در برخی کاربردها از جمله تولید بال ولو استیل دنده ای  1000 WOG دو تکه استفاده می‌شود. این گرید به عنوان یک جایگزین اقتصادی‌تر برای استنلس استیل 304 طراحی شده است. در ادامه به بررسی جزئیات استنلس استیل 201 می‌پردازیم:

ترکیب شیمیایی

• کروم: حدود 16-18%
• نیکل: 3.5-5.5%
• منگنز: 5.5-7.5%
• نیتروژن: حداکثر 0.25%
• کربن: حداکثر 0.15%

ویژگی‌ها

1. مقاومت در برابر خوردگی:
   • مقاومت متوسط: استنلس استیل 201 مقاومت خوبی در برابر خوردگی دارد، اما این مقاومت به اندازه استنلس استیل 304 و 316 نیست. این گرید بیشتر برای محیط‌های نسبتاً خورنده مناسب است.
2. استحکام و سختی:
   • استحکام بالا: به دلیل داشتن مقدار بیشتری منگنز، استحکام کششی بالاتری نسبت به استنلس استیل 304 دارد.
   • قابلیت کارسختی: مانند دیگر گریدهای آستنیتی، استنلس استیل 201 نیز قابلیت کارسختی خوبی دارد، یعنی با عملیات سرد می‌توان سختی و استحکام آن را افزایش داد.
3. قابلیت جوشکاری و شکل‌دهی:
   • جوشکاری خوب: به راحتی می‌توان آن را جوش داد، اما برخی از محدودیت‌ها و تفاوت‌ها نسبت به گریدهای 304 و 316 وجود دارد.
   • شکل‌دهی آسان: قابلیت شکل‌دهی مناسبی دارد و می‌توان از آن برای تولید قطعات مختلف استفاده کرد.
4. هزینه:
   • کم هزینه‌تر: یکی از مزایای اصلی استنلس استیل 201 هزینه کمتر آن نسبت به گریدهای 304 و 316 است. این کاهش هزینه به دلیل مقدار کمتر نیکل در ترکیب شیمیایی آن است.

مقایسه با گریدهای دیگر

• در مقایسه با 304:
  • مقاومت خوردگی کمتری دارد، اما استحکام بالاتر و هزینه کمتری دارد.
  • مناسب‌تر برای کاربردهایی که نیاز به مقاومت بالا در برابر خوردگی ندارند.
• در مقایسه با 316:
  • مقاومت خوردگی و مقاومت در برابر کلرید کمتری دارد، اما هزینه پایین‌تری دارد.
  • مناسب برای محیط‌های غیرخورنده و کاربردهای عمومی.

انتخاب گرید مناسب استنلس استیل برای شیر توپی استیل دنده ای  1000 WOG دو تکه بستگی به شرایط کاری، نوع سیال، فشار و دمای کاری دارد. به عنوان مثال، در محیط‌های خورنده و با حضور مواد شیمیایی، استفاده از استنلس استیل 316 یا 316L مناسب‌تر است، در حالی که برای کاربردهای عمومی می‌توان از گرید 304 استفاده کرد. شناخت دقیق ویژگی‌ها و کاربردهای هر گرید می‌تواند به انتخاب صحیح و بهینه برای هر کاربرد خاص برای شیر گازی استیل دنده ای  کمک کند.
